Как получить напряжение 220 Вольт от батарейки на 12 вольт

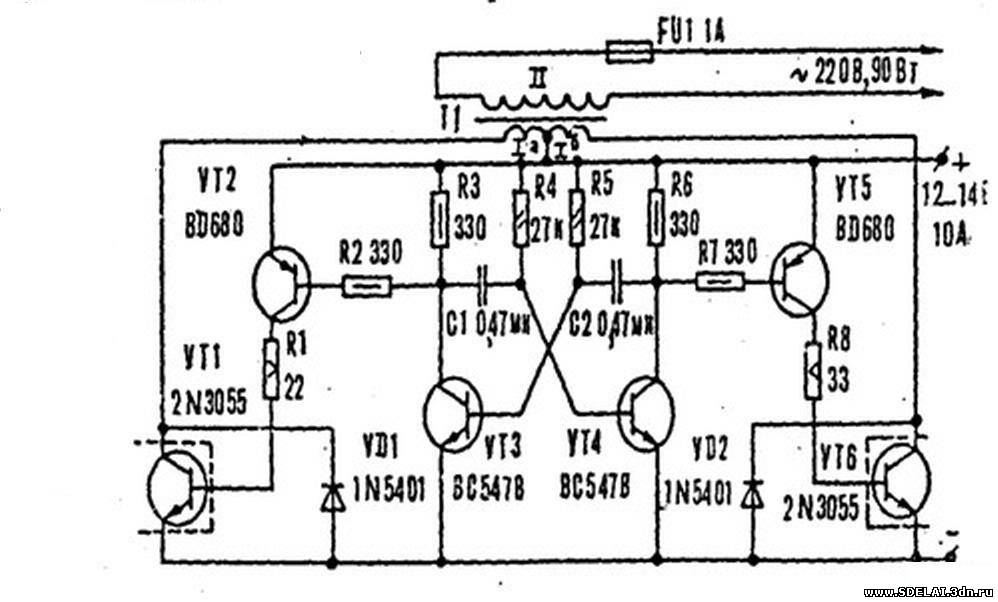

| С помощью данного устройства можно получить переменное напряжение 220 В
от 12 вольтовой аккумуляторной батареи. Его схема опубликована в
Болгарском журнале «Млад Конструктор». Основой ее служит мультивибратор
на транзисторах VT 3? VT4? Работающий на частоте 50 Гц. На транзисторах
VT1, VT2 и VT5, VT6 собраны мощные усилители, нагруженные на
согласующий трансформатор Т1 мощностью 100 Вт. Его вторичная обмотка
рассчитана на напряжение 220 В и ток 0,5 А, две первичные обмотки –
каждая на 10 В и на 10 А. Преобразователь может питать электролампы, паяльники, кофеварки и другие электроприборы, для которых прямоугольная форма напряжения не имеет значения. Устройство может служить в качестве аварийного источника сетевого напряжения. Указанные на схеме полупроводниковые приборы можно заменить отечественными: VD1/ VD2 – КД213, VT5 – КТ814, КТ816, VT3? VT4 – КТ 315, КТ312 c любыми буквенными индексами.  | |
